دیگ بخار سه پاس عقب مرطوب دو کوره
تماس بگیرید

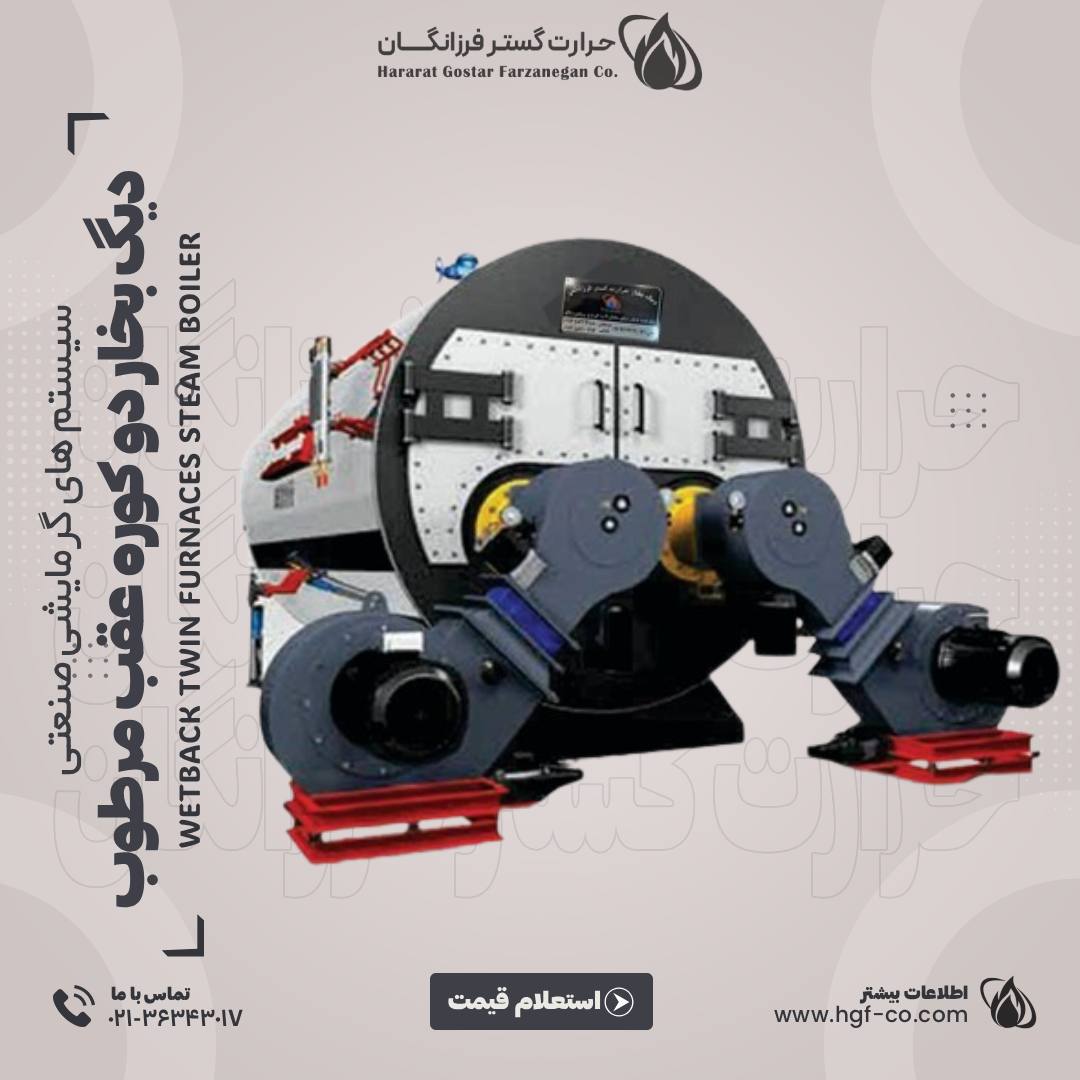

دیگ بخار سه پاس عقب مرطوب دو کوره یکی از پیشرفتهترین مدلهای بویلر فایرتیوب صنعتی است که برای تولید بخار با راندمان بالا و مصرف سوخت بهینه طراحی شده است. این مدل با بهرهگیری از ساختار Three Pass Wet Back و طراحی Two Furnace (دو کوره)، توان حرارتی بالاتر، توزیع یکنواخت دما و طول عمر بیشتر نسبت به دیگهای تککوره ارائه میدهد.
دیگ بخار سه پاس عقب مرطوب دو کوره یکی از پیشرفتهترین مدلهای بویلر یا دیگ بخار فایرتیوب صنعتی است که برای تولید بخار با راندمان بالا و مصرف سوخت بهینه طراحی شده است. این مدل با بهرهگیری از ساختار Three Pass Wet Back و طراحی Two Furnace (دو کوره)، توان حرارتی بالاتر، توزیع یکنواخت دما و طول عمر بیشتر نسبت به دیگهای تککوره ارائه میدهد.
برند حرارت گستر فرزانگان با تکیه بر دانش فنی روز و رعایت استانداردهای ملی و بینالمللی، این محصول را برای کاربردهای صنعتی سنگین، کارخانجات تولیدی، صنایع غذایی، بیمارستانی و نیروگاهی طراحی و تولید میکند.
دیگ بخار سه پاس چیست؟
در ساختار سه پاس (Three Pass)، گازهای حاصل از احتراق سه بار در مسیر رفت و برگشت داخل لولههای آتش گردش میکنند تا حداکثر انتقال حرارت به آب انجام شود. این فرآیند باعث میشود:
راندمان حرارتی افزایش یابد
مصرف سوخت کاهش پیدا کند
دمای دود خروجی کم شود
استهلاک تجهیزات کمتر شود
مزایای طراحی عقب مرطوب (Wet Back)
در مدل عقب مرطوب، انتهای کوره داخل آب محصور شده است؛ برخلاف مدل عقب خشک که در معرض مستقیم شعله و حرارت قرار دارد. این ویژگی باعث میشود:
- کاهش تنش حرارتی در صفحه عقب
- جلوگیری از ترک و آسیب در بلندمدت
- افزایش عمر مفید دیگ بخار
- کاهش هزینههای تعمیر و نگهداری
دیگ بخار دو کوره چه مزیتی دارد؟
مدل دو کوره به جای یک محفظه احتراق، دارای دو کوره مجزا است که مزایای زیر را فراهم میکند:
توزیع یکنواختتر حرارت در بدنه دیگ
افزایش ظرفیت تولید بخار در ابعاد مشابه
امکان استفاده از دو مشعل مجزا یا کنترل مرحلهای
کاهش شوک حرارتی
راندمان بالاتر در ظرفیتهای بالا
این طراحی برای صنایعی که به بخار پیوسته و پایدار نیاز دارند بسیار ایدهآل است.

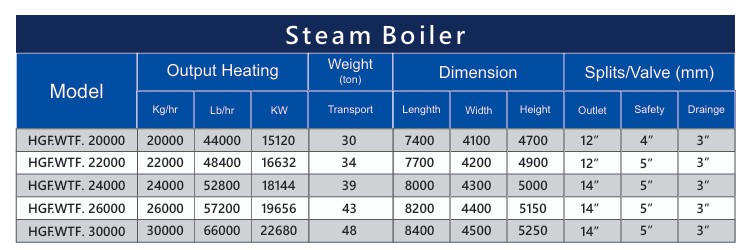

مشخصات فنی دیگ بخار سه پاس عقب مرطوب دو کوره
مشخصات فنی بر اساس ظرفیت سفارش قابل تنظیم است، اما بهطور کلی شامل موارد زیر میشود:
ظرفیت تولید بخار: از 2 تن تا 20 تن در ساعت
فشار کاری: 10 الی 25 بار (قابل سفارش بالاتر)
نوع سوخت: گاز، گازوئیل یا دوگانهسوز
جنس ورق: فولاد آتشخوار استاندارد
طراحی بر اساس استاندارد ملی و ASME
مجهز به دریچههای بازدید و منهول استاندارد
عایقکاری کامل با پشم سنگ فشرده
| مشخصات فنی | توضیحات |
|---|---|
| ظرفیت تولید بخار | 20، 22، 24، 26 و 30 تن بر ساعت (20,000 تا 30,000 kg/hr) |
| استاندارد طراحی | BS EN 12953 / BS 2790 مطابق با استاندارد ملی ایران INSO 22156 |
| فشار کاری | 10 تا 20 Bar |
| توربولاتور (Turbulator) | مجهز به توربولاتور جهت افزایش انتقال حرارت، کاهش دمای گازهای خروجی و بهبود راندمان حرارتی دیگ بخار |
| تستهای NDT | انجام کلیه آزمونهای غیرمخرب (NDT) در تمامی مراحل جوشکاری توسط شرکت بازرسی دارای مجوز اداره استاندارد |
| ایزولاسیون بدنه | عایقکاری با پشم سنگ و پشم سرامیکی، همراه با کاور استنلس استیل جهت کاهش اتلاف حرارت و افزایش ایمنی |
| جنس بدنه | ساخته شده از ورق فولادی آلیاژی 17Mn4 مطابق استاندارد DIN 17155 و لولههای آتشخوار St35.8 مطابق استاندارد DIN 17175 با استفاده از تجهیزات تماماتوماتیک و پیشرفته |
| ویژگیها | • عایقکاری درب جلو و عقب با سیمان نسوز 1800 درجه سانتیگراد• دسترسی آسان برای سرویس و بازرسی از طریق دریچههای Hand Hole، Head Hole و Man Hole• قابلیت نصب اکونومایزر (Economizer)، سوپرهیتر (Superheater) و دمپر دودکش جهت افزایش راندمان، کاهش اتلاف حرارت و بهینهسازی مصرف انرژی |
کاربردهای دیگ بخار سه پاس دو کوره
این مدل برای صنایع با مصرف بخار بالا طراحی شده است، از جمله:
صنایع غذایی و لبنی
کارخانجات نساجی
صنایع شیمیایی و پتروشیمی
بیمارستانها و مراکز استریل
کارخانههای تولید قطعات صنعتی
نیروگاهها و مجتمعهای بزرگ صنعتی
دیگ بخار افقی 20 تن
دیگ بخار افقی 20 تن برای صنایع بزرگ و خطوط تولید با مصرف بخار بسیار بالا طراحی شده است. این دیگ با راندمان حرارتی بالا، انتقال حرارت مؤثر و قابلیت کارکرد مداوم، بخار مورد نیاز کارخانهها، پالایشگاهها، صنایع غذایی، پتروشیمی و واحدهای تولیدی را با حداکثر بهرهوری تأمین میکند.
دیگ بخار افقی 22 تن
دیگ بخار افقی 22 تن گزینهای مناسب برای واحدهای صنعتی سنگین است که به تولید بخار پایدار و بدون وقفه نیاز دارند. این مدل با ساختار مستحکم، مصرف سوخت بهینه و تحمل فشار و دمای بالا، عملکردی مطمئن در شرایط کاری سخت ارائه میدهد و هزینههای بهرهبرداری را کاهش میدهد.
دیگ بخار افقی 24 تن
دیگ بخار افقی 24 تن برای پروژههای صنعتی بزرگ و کارخانههای با ظرفیت تولید بالا طراحی شده است. این دیگ با بهرهگیری از طراحی مهندسی، راندمان بالا و سیستم احتراق بهینه، بخار مورد نیاز فرآیندهای صنعتی را بهصورت یکنواخت و پایدار تأمین کرده و موجب افزایش بهرهوری خطوط تولید میشود.
دیگ بخار افقی 26 تن
دیگ بخار افقی 26 تن انتخابی ایدهآل برای صنایع سنگین، نیروگاهها، پالایشگاهها و مجتمعهای پتروشیمی است. این مدل با ظرفیت تولید بخار بالا، استحکام مکانیکی مناسب و قابلیت کارکرد 24 ساعته، پاسخگوی نیاز مجموعههایی است که به تأمین مداوم بخار صنعتی نیاز دارند.
دیگ بخار افقی 30 تن
دیگ بخار افقی 30 تن از بزرگترین دیگهای بخار صنعتی بوده و برای صنایع بسیار بزرگ با مصرف بخار فوقالعاده بالا طراحی شده است. این دیگ با راندمان حرارتی بالا، مصرف سوخت بهینه، بدنه مقاوم و رعایت استانداردهای ساخت، عملکردی پایدار و ایمن در پروژههای بزرگ صنعتی ارائه میدهد. استفاده از این مدل در نیروگاهها، پالایشگاهها، صنایع نفت، گاز، پتروشیمی، فولاد و سایر صنایع سنگین، تأمین بخار مداوم و افزایش بهرهوری فرآیندهای تولید را تضمین میکند.
چرا دیگ بخار سه پاس عقب مرطوب حرارت گستر فرزانگان؟
انتخاب برند مناسب در تجهیزات تحت فشار اهمیت بسیار زیادی دارد. حرارت گستر فرزانگان با سابقه تولید تخصصی بویلرهای صنعتی، مزایای زیر را ارائه میدهد:
طراحی مهندسی دقیق
محاسبات حرارتی و مکانیکی دقیق برای افزایش راندمان و ایمنی.
استفاده از متریال استاندارد
بهکارگیری ورقهای آتشخوار با تستهای کنترل کیفی کامل.
جوشکاری طبق استاندارد
اجرای جوشکاری توسط اپراتورهای دارای گواهینامه معتبر.
تست هیدرواستاتیک و کنترل کیفیت کامل
تمامی دیگها قبل از تحویل تحت تست فشار قرار میگیرند.
خدمات پس از فروش و پشتیبانی فنی
ارائه مشاوره نصب، راهاندازی و سرویس دورهای.
تفاوت دیگ بخار سه پاس دو کوره با مدل تککوره
| ویژگی | دو کوره | تک کوره |
|---|---|---|
| راندمان | بالاتر | متوسط |
| توزیع حرارت | یکنواختتر | متمرکز |
| ظرفیت بخار | بیشتر در حجم مشابه | کمتر |
| استهلاک | کمتر | بیشتر |
| قیمت | بالاتر | اقتصادیتر |
اگر پروژه شما مصرف بخار بالا و مداوم دارد، مدل دو کوره انتخاب حرفهایتری خواهد بود.
نکات مهم در خرید دیگ بخار سه پاس عقب مرطوب دو کوره
قبل از خرید به موارد زیر توجه کنید:
ظرفیت واقعی مصرف بخار مجموعه
فشار کاری مورد نیاز
نوع سوخت در دسترس
فضای موتورخانه
استانداردهای ایمنی و مجوزها
کیفیت ساخت و خدمات پس از فروش
مشاوران فنی حرارت گستر فرزانگان آمادهاند تا بر اساس نیاز پروژه شما بهترین ظرفیت و مدل را پیشنهاد دهند.
قیمت دیگ بخار سه پاس عقب مرطوب دو کوره
قیمت این محصول به عوامل زیر بستگی دارد:
ظرفیت تولید بخار
فشار طراحی
نوع مشعل
نوسانات قیمت فولاد
تجهیزات جانبی (اکونومایزر، سختیگیر، مخزن کندانس و…)
برای دریافت استعلام قیمت بهروز دیگ بخار سه پاس عقب مرطوب دو کوره با کارشناسان فروش تماس بگیرید.
جمعبندی
اگر به دنبال یک دیگ بخار صنعتی با راندمان بالا، طول عمر زیاد و توان تولید بخار پایدار هستید، مدل سه پاس عقب مرطوب دو کوره انتخابی حرفهای برای پروژههای بزرگ صنعتی است.
برند حرارت گستر فرزانگان با رعایت استانداردهای ایمنی، کیفیت ساخت بالا و خدمات فنی تخصصی، یکی از گزینههای قابل اعتماد در بازار دیگ بخار ایران محسوب میشود.
شیرآلات بخار
-
مشاهده سریعانتخاب گزینه ها -
مشاهده سریعانتخاب گزینه ها
-
مشاهده سریعانتخاب گزینه هاشیرآلات دیگ بخار
شیر سوپاپ اطمینان تک فنره و دو فنره
Price range: 32.000.000 تومان through 99.000.000 تومان
| ظرفیت (kg/hr) | 20 تن, 22 تن, 24 تن, 26 تن, 30 تن |
|---|---|
| استاندارد طراحی | BSEN12953 / B.S2790 ( استاندارد ملی INSO22156) |
| فشار کاری | 10 تا 20 Bar |
| توربولاتور | تعبیه شده به منظور افزایش تبادل حرارتی در تیوب ها |
| تست های NDT | انجام شده در تمامی مراحل جوشکاری توسط مرجع بازرسی با مجوز اداره استاندارد |
| ایزولاسیون بدنه | با پشم سنگ و پشم سرامیکی و کاوراسیون با ورق استنلس استیل |
| جنس بدنه | فولادی با آلیاژ 17Mn4 طبق استاندارد DIN17155 – لوله های آتش خوار St35.8 طبق استاندارد DIN17175 با استفاده از دستگاه های اتوماتیک و پیشرفته برای ساخت |
| ویژگی ها | ایزولاسیون درب عقب و جلو با سیمان نسوز 1800 درجه – سهولت در بازرسیهای اواری (دارای دریچه های هندهول هدهول و من هول داخل بویلر – امکان تعبیه دستگاه اکونومایزر سوپر هیتر و دمپر حرارت دودکش به منظور جلوگیری از پرت حرارتی افزایش راندمان و بهینه سازی مصرف انرژی |
